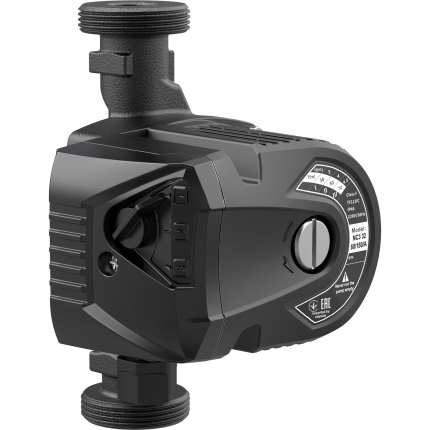

Циркулционные насосы серии NC3

Резьбовые 3-х скоростные циркуляционные насосы
Подача
0.1-11.3
м3/час
напор
0.25-11.3
м
МОЩНОСТЬ
0.172-0.277
кВт
  • Описание
  • Дополнительные характеритики

Конструкция

Корпус насоса имеет всасывающий и подающий раструбы одинакового диаметра и расположенные на одном валу (многорядное исполнение).
Резьбовые соединения из латуни или чугуна по запросу.

Материал:

NC3 ..40-50-60

NC3 ...70-80-85-120

Корпус насоса

Чугун

Чугун

Рабочее колесо

Композит

Композит

Вал

Нержавеющая сталь

Керамика

Применение

Для чистых жидкостей без абразивных частиц, не агрессивных к конструкционным материалам насоса.

Использование в установках теплоснабжения в бытовой сфере.

Эксплуатационные ограничения

Температура жидкости от +5°C до +110°C (от -10 °C до +110 °C для NC3.. 70,80,120).

Температура окружающего воздуха не более 40°C.

Звуковое давление: не более 43 дБ (А)

Максимальное количество гликоля: 50% (при количестве гликоля больше 20% проконтролировать данные функционирования).
Максимальное давление: 10 бар.

ТИП

Минимальное давление на всасывании бар:

50°C

Температура

80°C

110°C

NC3 ..40,50,60

0,05

0,4

1,1

NC3 ..70

0,05

0,4

1,1

NC3 ..80,85,120

0,05

0,4

1,2

 Установка

2017-10-18_113613

Резьбовое соединение

2017-10-18_113643



Технические характеристики:

220ВDNМощность
(Вт)
Монтажная длина
(мм)
NC3 15-40/130G 1''3
2
1
53
47
38
130
NC3 25-40/130G 1½''130
NC3 25-40/180G 1½''180
 DNМощность
(Вт)
Монтажная длина
(мм)
NC3 15-50/130G 1''3
2
1
91
65
42
130
NC3 25-50/130G 1½''130
NC3 25-50/180G 1½''180
NC3 32-50/180G 2''180
 DNМощность
(Вт)
Монтажная длина
(мм)
NC3 15-60/130G 1''3
2
1
95
70
44
130
NC3 25-60/130G 1½''130
NC3 25-60/180G 1½''180
NC3 32-60/180G 2''180
 DNМощность
(Вт)
Монтажная длина
(мм)
NC3 25-70/180G 1½''3
2
1
136
116
77
180
NC3 32-70/180G 2''3
2
1
136
116
77
180
NC3 32-80/180G 2''3
2
1
206
185
120
180
 DNМощность
(Вт)
Монтажная длина
(мм)
NC3 32-85/180G 2''3
2
1
277
250
172
180
NC3 32-120/180G 2''3
2
1
265
251
176
180
